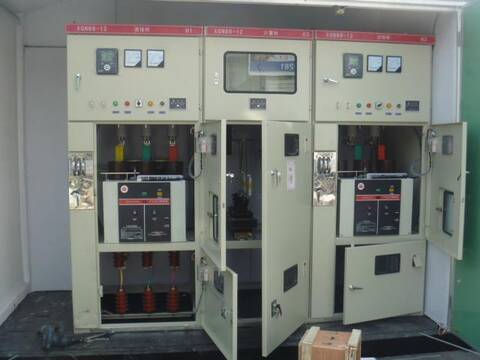

中壓環網柜(10kV、35kV配電柜)是為二次配電系統用戶提供的一系列電路配電開關設備。中壓環網柜包括固體環網柜及氣體環網柜，可輔助中壓電網用戶對主配電系統進行高效監測及有效控制。由于環網柜是為二次配電系統提供服務，因此也被稱為二次配電柜。

帶開關環網柜可以實現配網自動化，適合環網供電，廣泛用于供電可靠性比較高的地方，通常使用在雙回路供電線路上。我們今天就根據供電系統要求進行分類，了解一下供電系統級別分類。

1、一級配電設備，統稱為動力配電中心。它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備緊靠降壓變壓器，故電氣參數要求較高，輸出電路容量也較大。

2、二級配電設備，是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。部分線路設計中，會把特殊定做的環網柜當作二級配電設備使用，這類特殊環網柜比同類電力環網柜體積小，因此環網柜也被稱為二級配電柜。

3、末級配電設備總稱為照明動力配電箱。它們遠離供電中心，是分散的小容量配電設備。

常見的環網柜類型

1、真空式環網柜：真空式環網柜是新一代環保型固體絕緣真空環網柜產品，該產品采用真空斷路器+微機保護裝置，所有導電回路全部用環氧樹脂或硅橡膠包裹，保證了運行和操作的高安全性，使用電壓等級更高可達24KV。

2、SF6絕緣環網柜：SF6環網柜是一種能夠隨意組合成多回路進出具有切換、聯絡、保護電力系統功能的以負荷開關作為核心部件的空氣絕緣或氣體絕緣的中壓電器組合設備。它的主回路核心部件是由SF6負荷開關或及附加的斷路器及其他一次的輔助電器組成。

3、產氣式環網柜： 產氣式環網柜是利用固體產氣的材料制成滅弧元件，開關分合電流時，在電弧的作用下，產氣材料分解出氣體，使電弧冷卻而熄滅。具有分合電流越大，電弧越強，分解的氣體越多，滅弧效果越好。

4、壓氣式環網柜：壓氣式環網柜因采用壓氣式負荷開關而命名。壓氣式開關是利用壓縮空氣吹弧，分閘時，壓氣活塞快速運動，將氣缸內的空氣壓縮，當滅弧觸頭分離產生電弧時，壓縮氣體經噴口吹向電弧，使電弧拉長，在電流低點熄滅，壓氣式負荷開關一般轉移電流在1 kA左右，達到50 kA的關合短路電流，熱穩定電流一般是20 k A，3 s。
